選択エッジの使用方法

選択エッジを使用して任意のエッジにラインを描画する方法を解説します。

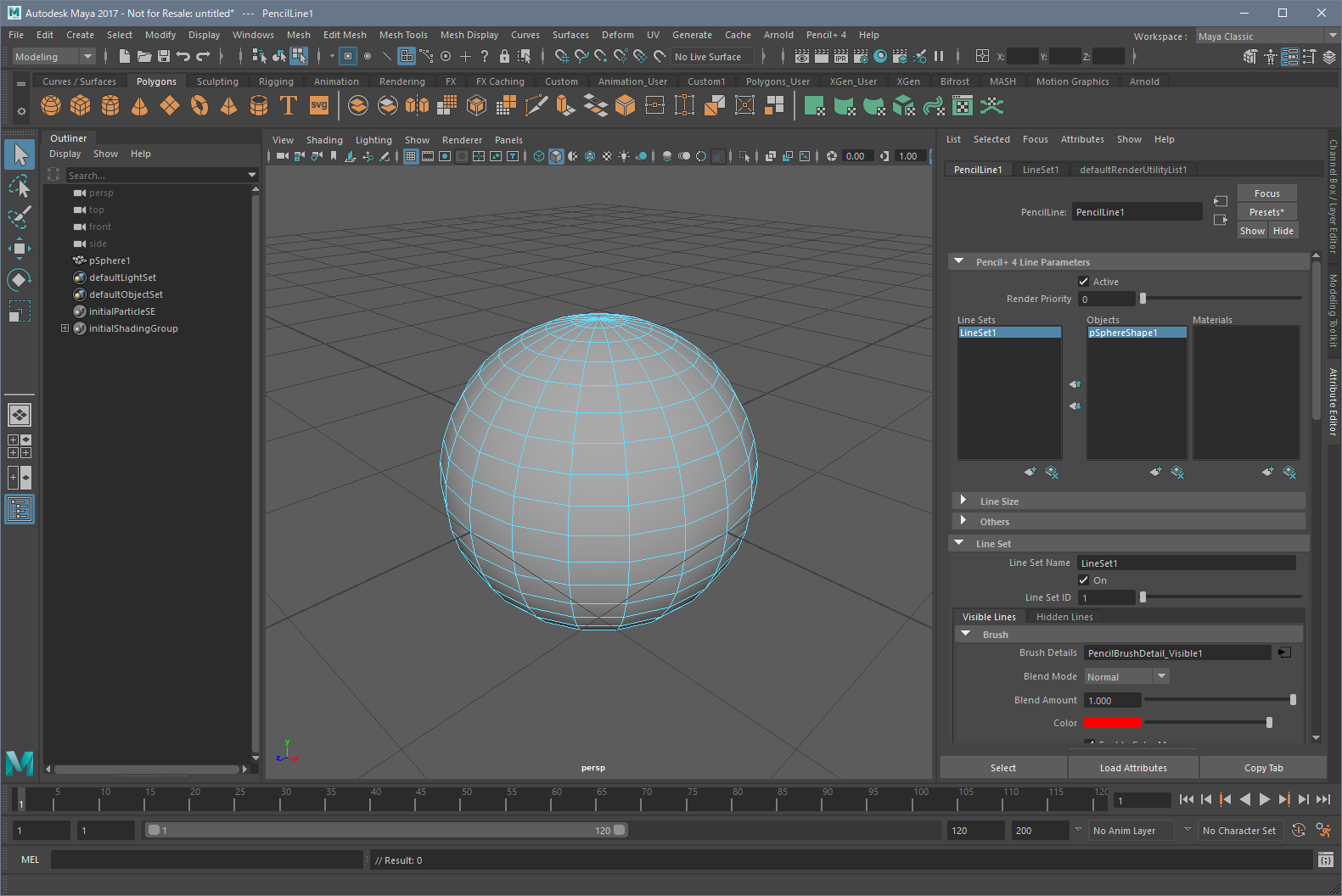

  1. Pencil+ 4 ラインが設定されたシーンを作成します。
  2. ラインを描画したいエッジを選択します。

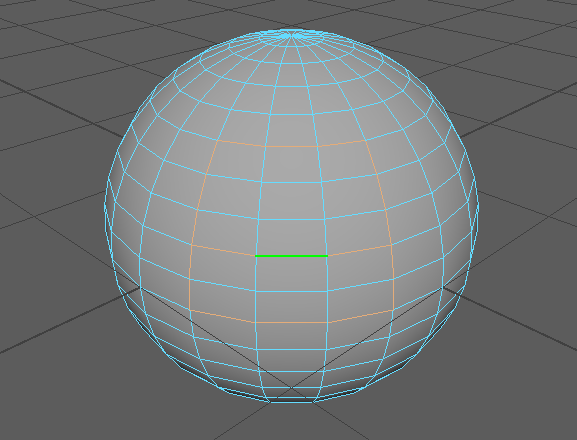

    ビューポートでレンダリングしたいエッジを選択してください。選択エッジはポリゴンメッシュの 頂点 / エッジ / ポリゴン に対応しています。
  3. セットを作成します。

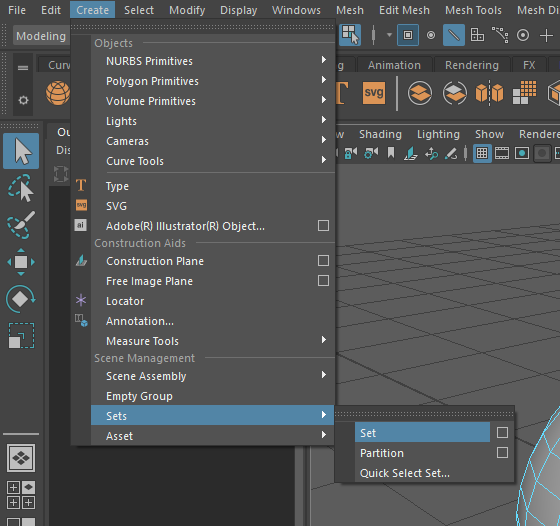

    ファイルメニュー / 作成 / セット / から[セット]をクリックしてください。
  4. PencilSelectedEdge ノードを追加します。

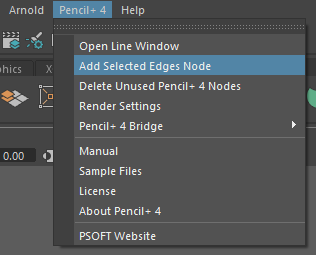

    セットを選択した状態で、 ファイルメニュー / Pencil+ 4 / から[選択エッジノードを追加]をクリックしてください。

  5. レンダリングを実行します。

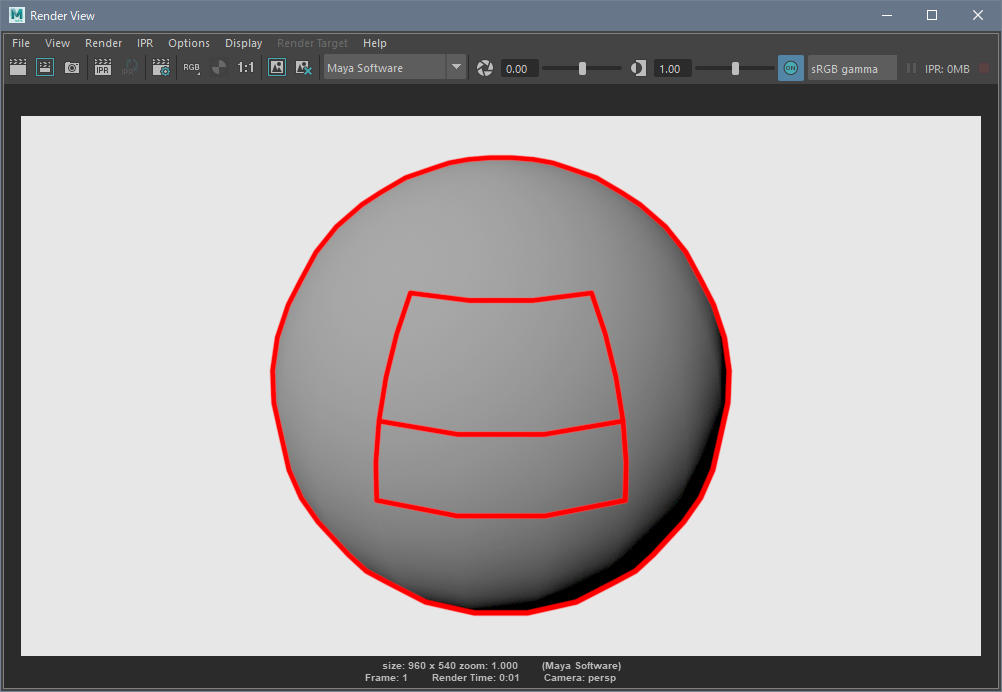

    レンダービューで[現在のフレームをレンダー]ボタンをクリックしてください。 Pencil+ 4 ラインで選択エッジがレンダリングされました。
