この記事ではラインセットの検出設定を編集して、オブジェクトの意図した個所にラインを設定する方法を解説します。

1 髪の検出設定を行う

それではキャラクターの髪の不要なラインを描画しないように設定していきます。まずはどの検出設定が不要か確認します。

レンダリング画像では、髪のメッシュに[交差]のラインが多く描画されています。また、髪のオブジェクトは面と裏で異なるマテリアルを割り当てます。このため[マテリアルID境界]のラインが描画されています。検出設定を変更して意図した箇所にラインを描画するように変更していきます。

これで不要なラインを消すことができました。

1-2 任意のエッジにラインを描画する

不要なラインを消すことができましたが、ラインが減り単調な印象になりました。そこでメッシュのエッジに対してラインを追加します。

Pencil+ ラインには任意の箇所にラインを描画する方法がいくつかあります。ここでは[ハードエッジ]を使用する方法と、[選択エッジ]を使用する 2 つの方法を紹介します。

1-2-1 ハードエッジを使用する方法

Pencil+ ラインではハードエッジを[スムージングID境界]としてラインを描画できます。

ハードエッジの設定方法は[編集可能ポリゴン]のサブオブジェクトでエッジを選択して、[ハード]ボタンをクリックします。[ターボ スムーズ]のようにメッシュを細分割するモディファイヤを使用する場合は、設定したハードエッジを上書きしないように[スムーズ結果]を OFF にします。

1-2-2 選択エッジを使用する方法

Pencil+ ラインは[選択エッジ]モディファイヤを使用すると、[編集可能ポリゴン]または[ポリゴンを選択]で選択中の頂点、エッジ、ポリゴンの境界にラインを描画できます。

選択エッジの設定方法は[ポリゴンを選択]モディファイヤを追加して、サブオブジェクトでエッジを選択します。次に[Pencil+ 4 選択エッジ]モディファイヤを追加します。

ハードエッジと選択エッジは、どちらもメッシュのエッジに対してラインを描画しているため同じように感じるかもしれませんが、以下のような違いがあります。

• ハードエッジはスムージングを変更するためシェーディングに影響がでます。
  スムージングは FBX ファイルに出力できるので、3ds Max、Blender、Unity など他のソフトウェアにスムージング情報を出力できます。
• 選択エッジはシェーディングに影響は出ません。
  Maya の FBX 書き出しオプションの[セレクション セット]オプションを ON にすると FBX ファイルに選択セットを出力できるので、3ds Max にエッジの情報を出力できます。

どちらを使用してもメッシュのエッジに対してラインを描画できます。データの保持方法が異なるので、作業フローに応じて都合のよい方を使用してください。

今回のキャラクターではシェーディングへの影響を避けるため、選択セットを使用方法を採用しました。

2 顔の検出設定を行う

キャラクターの顔では目と肌の境界や、口の内側と外側のラインを描画しないように設定します。

このオブジェクトで肌と白目の境界にラインが描画されるのは、目と肌のメッシュがわかれているのが原因です。肌と白目の境界がアウトラインやオブジェクトの[オープンエッジ]として描画されています。

目と肌の境界にラインを描画しないようにするため、アウトラインとオブジェクトの検出設定で[オープンエッジ]を OFF にします。

口の内側と外側には異なるマテリアルが割り当てられています。このため[マテリアルID境界]が描画されています。口の内側と外側の境界のラインを描画しないようにするために、[マテリアルID境界]を OFF にします。

これで顔から不要なラインを消すことができました。

3 鼻筋や服のしわの検出設定を行う

鼻筋や服のしわなど任意の位置にラインを描画する方法を紹介します。アニメやイラストでは鼻筋や服のしわに沿ったラインが描かれることが多いです。

髪では[ハードエッジ]や[選択エッジ]を使用する方法を紹介しました。しかし服のしわのように自由な曲線を描く場合、必ずしもしわを入れたい箇所にメッシュのエッジがあるとは限りません。

このような箇所にラインを描画したい場合は検出設定の[交差]を使用します。

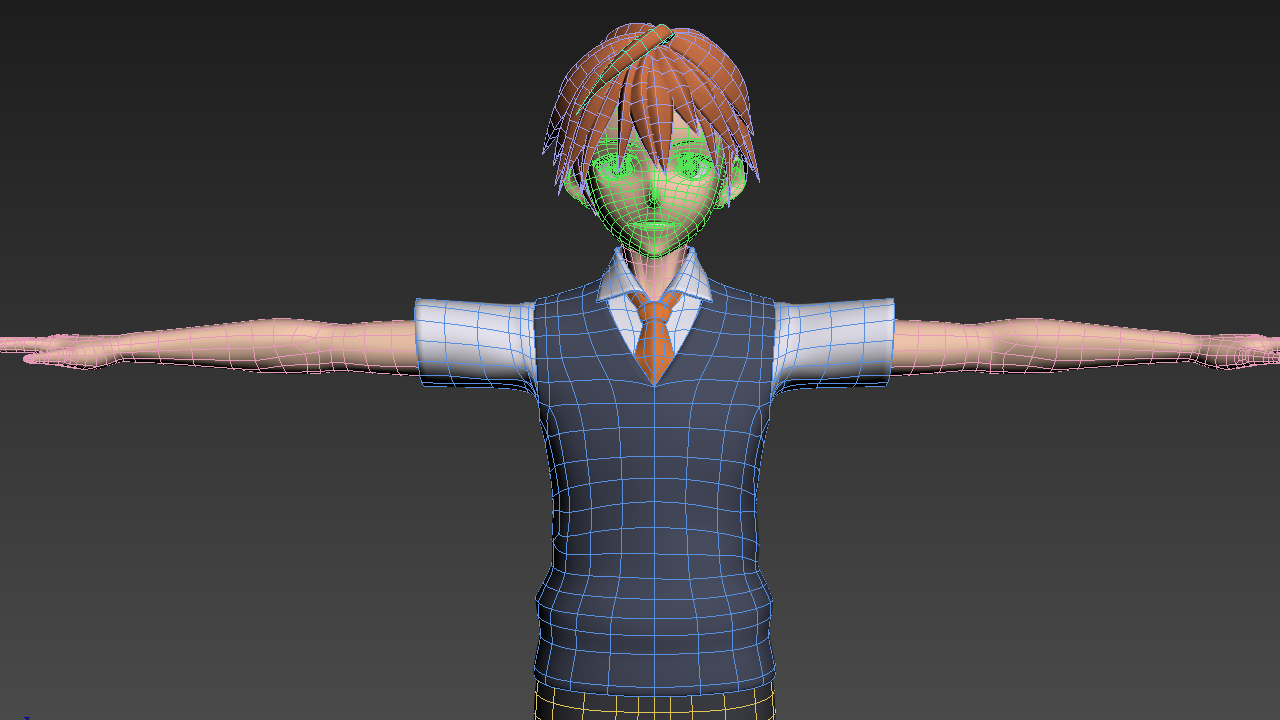

交差を使用してラインを描画する方法は簡単です。ラインを描画したい箇所にポリゴンを配置します。

この状態でレンダリングすると交差用の緑色のメッシュがレンダリングされます。

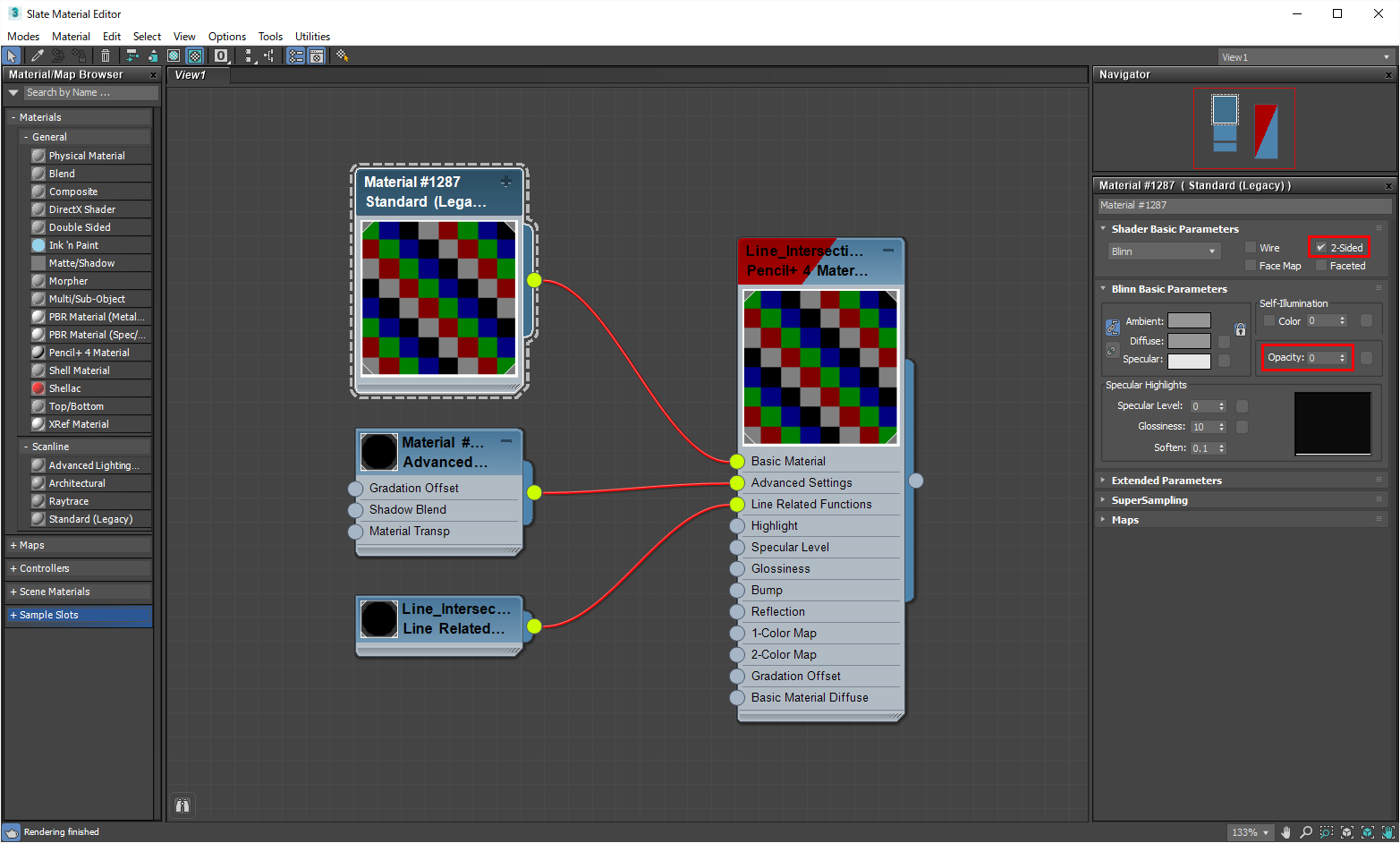

交差用のメッシュはレンダリングしたくないので、交差用のメッシュに透明な Pencil+ マテリアルを設定します。透明なマテリアルの作成方法は「不透明度を設定する」の解説と同じです。基本マテリアルの[不透明度]を 0、[両面]を ON にします。

これで交差を使用したラインを描画できました。しかし、透明なマテリアルを割り当てた裏側のラインが途切れていることに気がつくかもしれません。

透明なマテリアルを設定するとメッシュ自体は見えなくなります。しかし、データとしてはメッシュが存在するため[隠線]と判定された部分のラインが描画されず、ラインが途切れてしまいます。

この問題を解決するため Pencil+ マテリアルの[ライン関連機能]には隠線となったラインを描画する特殊な設定があります。透明なマテリアルの裏側にあるラインを描画する場合は、[ライン関連機能]の[全ての隠線を可視線として描画]を ON にします。

本来は Pencil+ ラインの隠線を使用して同じような表現を行うこともできますが、マテリアル単位で例外として扱った方が設定しやすい場合があります。[ライン関連機能]にはこのような例外処理を行うパラメータがまとまっています。

最後に交差用のラインセット「IntersectionSet」を作成して交差用のマテリアルを追加します。交差したラインは常に描画したいので、ラインセットはリストの一番上に配置します。また、[交差]以外の検出設定を全て OFF にします。

これで交差を使用して好きな位置にラインを描画できるようになりました。
